Oleh: Sifiso Buthelezi

Dalam postingan sebelumnya, kami membahas tentang cara menggunakan tabel Rimpull di GEOVIA MineSched untuk truk yang terisi atau penuh. Dalam postingan ini, kami akan menguraikan langkah-langkah untuk menggunakan tabel Retard dengan truk kosong.

Seperti yang telah dibahas, blog ini bertujuan untuk memberikan latar belakang kepada pengguna MineSched tentang tabel Rimpull/Retard dan menjelaskan bagaimana mereka digunakan di MineSched 9.2. CAT 793D digunakan sebagai contoh untuk menjelaskan konsep tabel Rimpull/Retard tetapi harus ditekankan bahwa truk lain dapat digunakan di MineSched.

Langkah-langkah menggunakan tabel Retard untuk kecepatan truk kosong:

  1. Hitung nilai efektif segmen dengan mengurangkan rolling resistance dari kemiringan. Misalnya, grade = 10% dan rolling resistance = 2%, maka

Kemiringan efektif = 10% – 2% = 8%, kemudian tarik garis dari kemiringan efektif 8% ke tempat garis tersebut memotong garis putus-putus untuk berat truk kosong, diilustrasikan dengan warna merah pada Gambar 1 di bawah.

  1. Dari intersepsi kelas efektif berat truk kosong, tarik garis horizontal untuk mencegat Gear tertinggi yang diilustrasikan dengan warna biru,

  2. Dari Gear tertinggi, tarik garis vertikal ke bawah dan baca kecepatan yang akan dilalui truk pada segmen tersebut, yang diilustrasikan dengan warna hijau.

Catatan: Gaya gesek tidak diperlukan untuk tabel Retard karena truk sedang mengangkut ke bawah (dalam arah gerakan), maka tidak ada gaya gesekan yang diperlukan untuk diatasi.

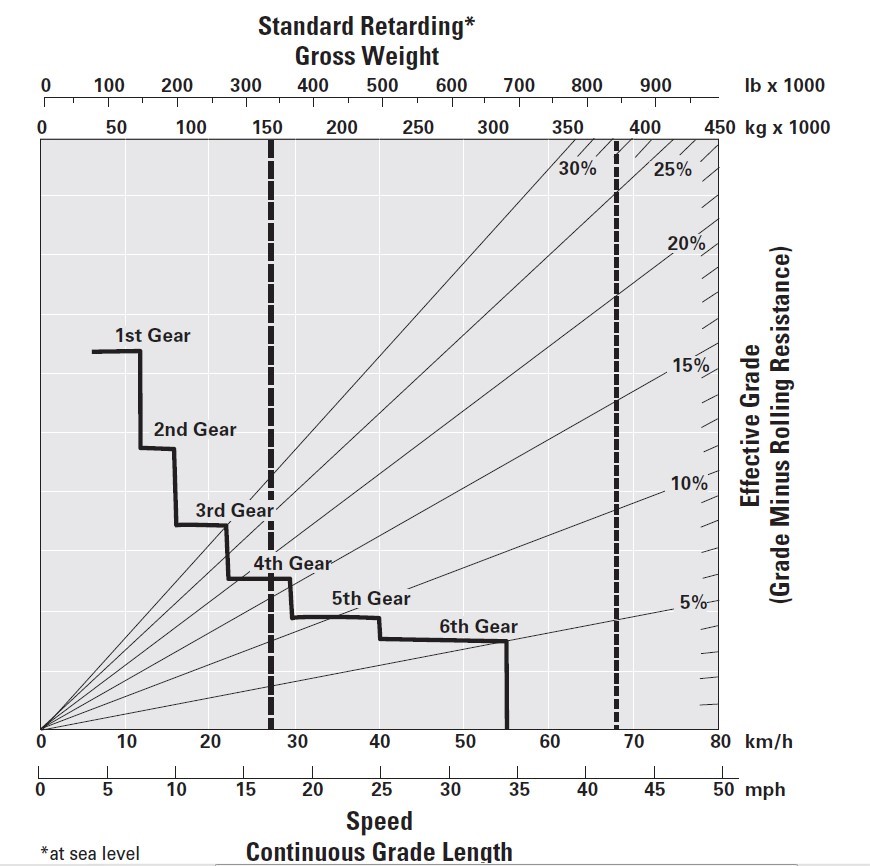

Gambar 1: Tabel Retard CAT 793 (Caterpillar)

Perlu diperhatikan bahwa pada kedua tabel yang digunakan dalam blog ini mengasumsikan bahwa truk akan melakukan pengangkutan di level permukaan laut, seperti yang disorot pada tabel. Kinerja truk akan dipengaruhi oleh elevasi tempat truk beroperasi, sehingga tabel dengan elevasi yang benar di mana truk akan beroperasi harus digunakan untuk mendapatkan kecepatan truk.MineSched membutuhkan rolling resistance untuk dimasukkan dalam Kg/t dan bukan dalam %, 10Kg/t setara dengan 1% rolling resistance.

Pengguna harus mengalikan hambatan gelinding dalam % dengan 10 untuk mengubah hambatan gelinding menjadi Kg/t.Kecepatan truk, Rimpull, dan gaya harus dihitung untuk berbagai tingkatan sehingga perpustakaan dapat dibuat di MineSched sehingga kecepatan yang berbeda dapat digunakan untuk tingkat segmen yang berbeda.Keluaran untuk truk CAT 793 lengkap menggunakan tabel Rimpull dirangkum di bawah ini, pada rolling resistance 30 Kg/t atau 3%.

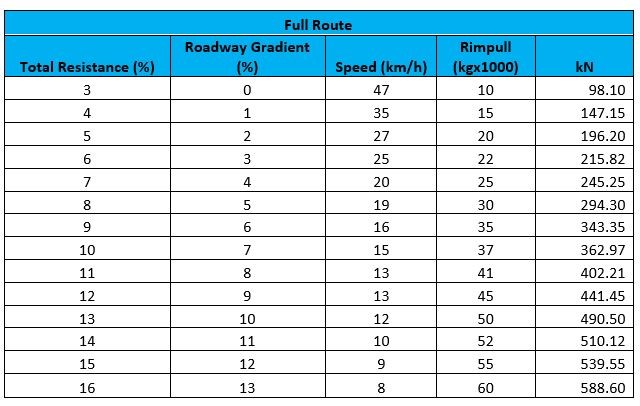

Tabel 1: Hasil Rimpull CAT 793

Hasil ini kemudian dimasukkan ke MineSched di tab Rimpull, di rute lengkap. Data ini dapat disalin dari spreadsheet excel ke MineSched dengan mengklik ikon spreadsheet excel dan menempelkan informasi ke MineSched seperti yang diilustrasikan di bawah ini.

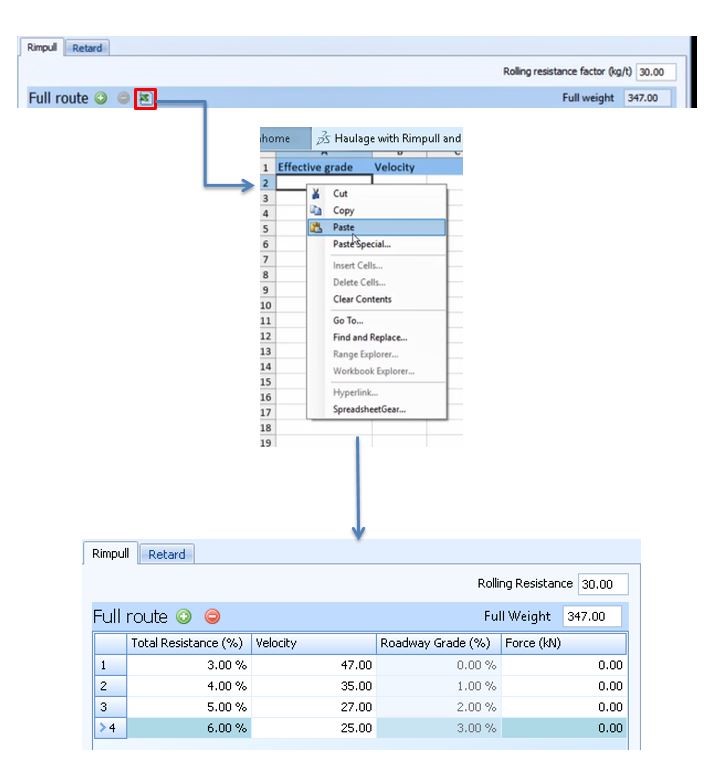

Gambar 2. Excel ke MineSched

Perhatikan bahwa Roadway Grade (%) dihitung secara otomatis.Keluaran untuk truk kosong menggunakan tabel Rimpull diringkas di bawah ini, pada rolling resistance 30 Kg/t atau 3% mengikuti proses serupa seperti yang dibahas di atas.

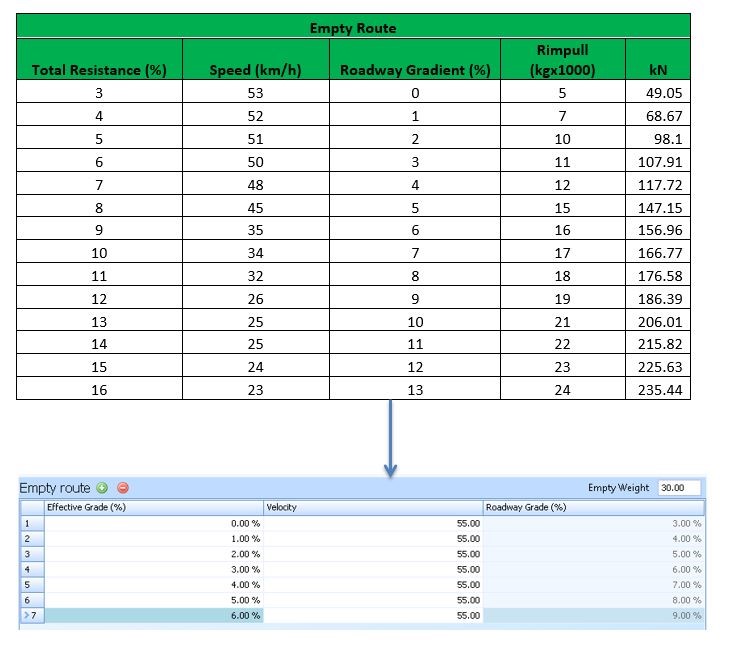

Tabel 2: Hasil Perlambatan CAT 793 dan Kecepatan Jalan Kosong di Jadwal Tambang

Setelah data dimasukkan ke MineSched, maka pada tab truk centang kotak di bawah “Use Rimpull table for velocities” seperti yang diilustrasikan pada Gambar 3.

Dalam rute Haulage, MineSched akan menghitung kecepatan segmen berdasarkan data Rimpull/Retard yang dimasukkan.

Sumber: 3DS Blog
