Penciptaan solid model merupakan bagian penting dari geologi pertambangan. Solid model yang baik tidak hanya memastikan presisi dalam estimasi sumber daya, tetapi juga membantu merencanakan tambang dengan lebih efektif.



Software tambang GEOVIA Surpac adalah alat yang hebat untuk industri pertambangan, terutama untuk ahli geologi sumber daya dan perencana tambang. Urusan pemodelan solid dalam software tambang GEOVIA Surpac, ada berbagai teknik triangulasi, di mana metode yang paling populer dan umum digunakan adalah membuat padatan dengan menggabungkan segmen dari beberapa bagian. Hal ini tentu merupakan pilihan yang tepat.



Dalam beberapa skenario, misalnya ketika badan bijih berada dilipatan, model yang dihasilkan menggunakan metode ini mungkin tidak cocok. Blog ini merinci pendekatan alternatif untuk menyempurnakan solid model pada software tambang GEOVIA Surpac, yang ditunjukkan dengan beberapa data imajiner yang sangat sederhana.

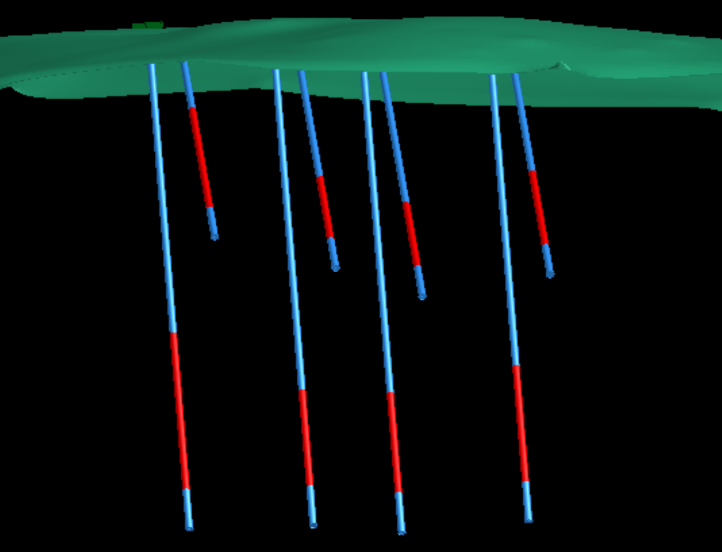

Dalam contoh ini, 8 lubang bor miring telah dibor dengan sasaran badan bijih yang terlipat. Intercept bijih ditunjukkan dengan warna merah pada Gambar – 1.

Gambar – 1



LANGKAH 1 | Empat bagian vertikal dibuat dengan dua lubang bor yang terletak di setiap bagian. Garis besar tubuh bijih didigitalkan di keempat bagian berdasarkan penyadapan lubang bor (Gbr – 2 & Gbr – 3).

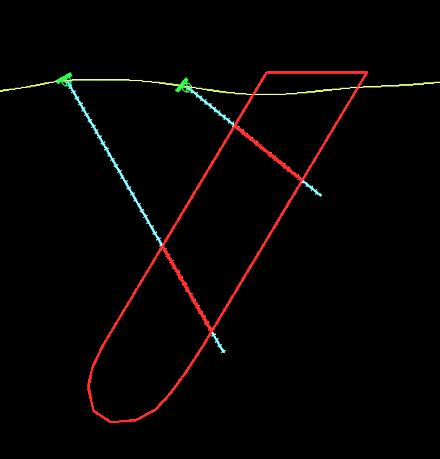

Gambar – 2: Tampilan 2D dari satu bagian

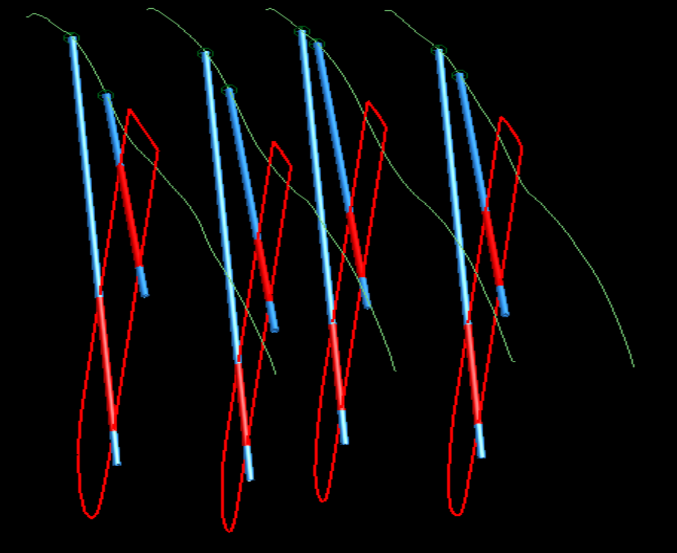

Gambar – 3: Tampilan 3D dari keempat bagian

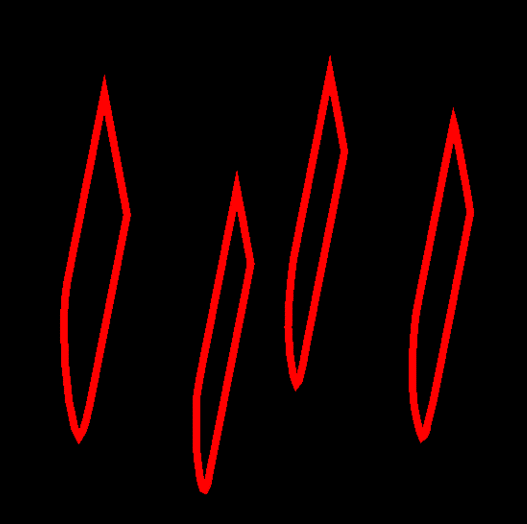

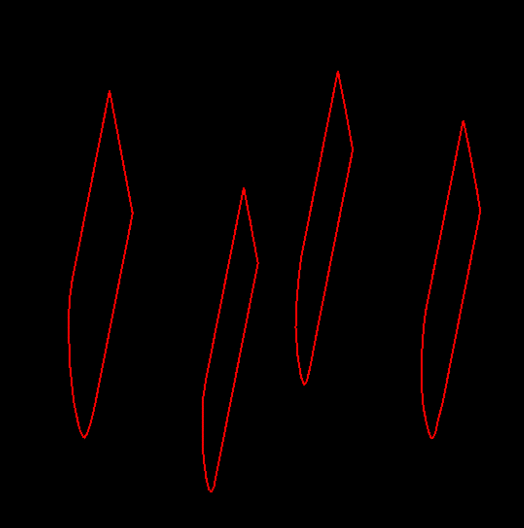

LANGKAH 2 | String garis besar bijih ini membentuk keempat bagian digabungkan dalam satu file string (sections.str). Lubang bor dikeluarkan dari layar. (Gbr – 4)

Gambar – 4: File string gabungan ‘sections.str’

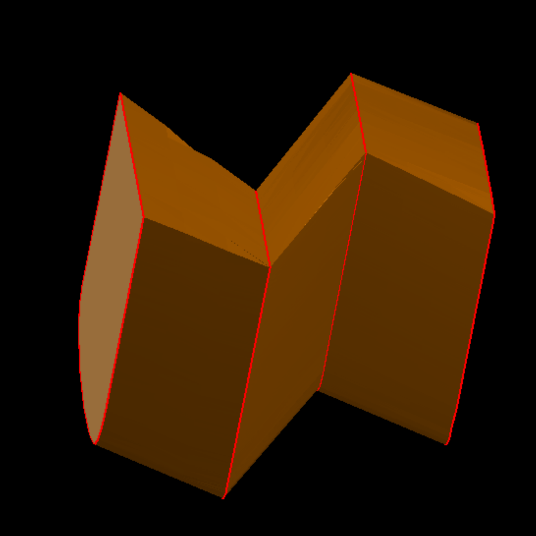

LANGKAH 3 | Dari file string ini solid model disiapkan dengan menggabungkan segmen (Gbr – 5).

Gambar – 5

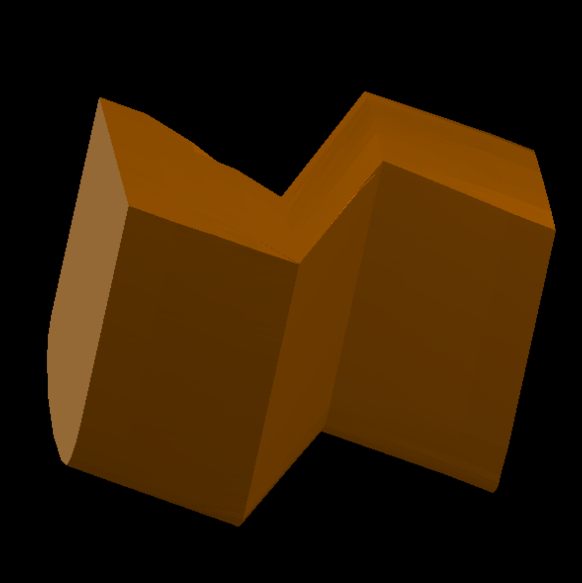

Untuk menunjukkan kontinuitas bijih, padatan diregangkan sampai panjang tertentu di ujungnya (Gbr – 6). Padatan ini dinamakan solid-1.dtm.

Gambar – 6: solid-1.dtm



Sekarang kita melihat solid (solid-1.dtm) tampak terlipat dengan engsel yang sangat tajam, yang tampaknya sangat tidak biasa, kecuali ada bukti yang jelas dari struktur tersebut (seperti chevron folding). Dalam contoh ini kita akan menganggap bahwa badan bijih terlipat rapat dengan engsel sub-bulat. Jadi, ada upaya pada langkah selanjutnya untuk menyempurnakan model yang solid dan mendapatkan bentuk yang diinginkan.

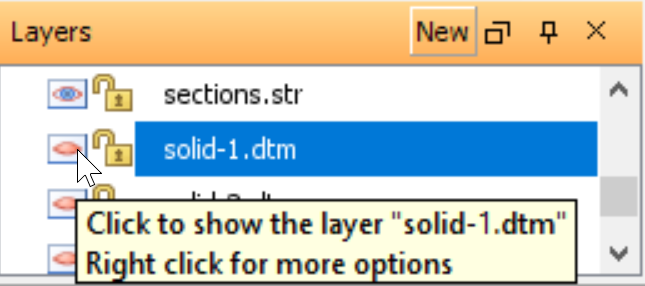

LANGKAH 4 | solid-1.dtm tetap tersembunyi di window grafis.

Gambar – 7



Tampilan garis string ditebalkan menjadi 6 untuk section.str (Gbr – 8).

Display > Display Properties > Strings and points

Gambar – 8

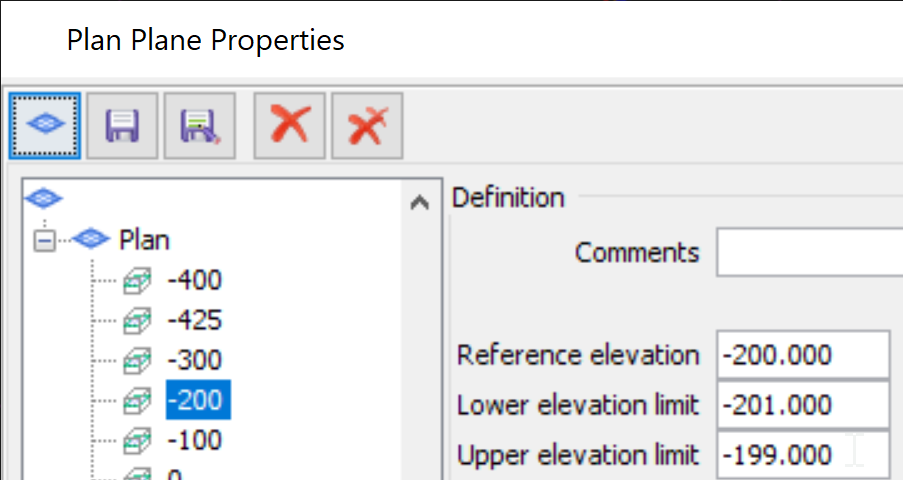

LANGKAH 5 | Beberapa denah horizontal dibuat dengan jarak dekat, melintasi rentang vertikal badan bijih. Di sini, solid-1 diperpanjang antara ketinggian 154m di bagian atas hingga (-) 425m di bagian bawah dalam arah vertikal.

Dengan demikian, denah dibuat dari 100 m hingga -400 m dengan interval 100 m dan dua denah tambahan telah dibuat pada ketinggian 150 m dan (-)425 m untuk menangkap struktur di atas dan bawah. Jadi ada 8 rencana yang dibuat.

Jarak antara rencana dapat bervariasi sesuai kebutuhan. Pengaruh denah dijaga sangat rendah pada kedua sisi atas dan bawah (Gbr – 9).

Gambar – 9

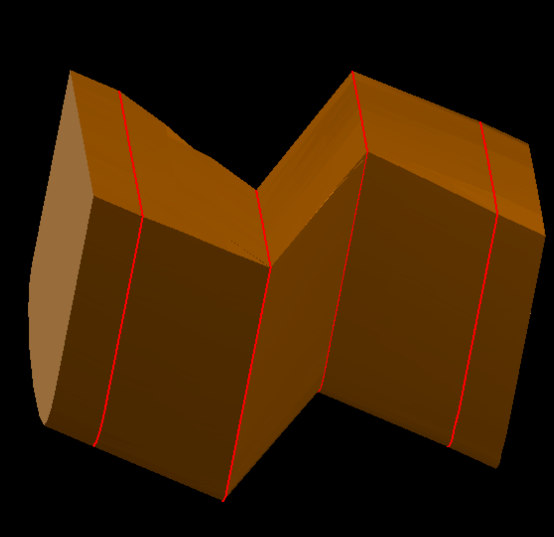

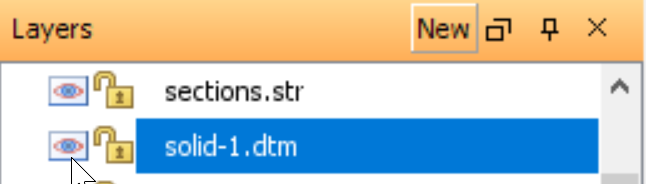

LANGKAH 6 | Solid-1.dtm dibuat terlihat di window grafis.

Gambar – 10

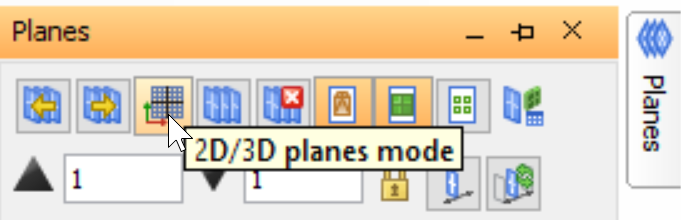

LANGKAH 7 | Dari Planes Window, mode tampilan 2D diaktifkan.

Gambar – 11

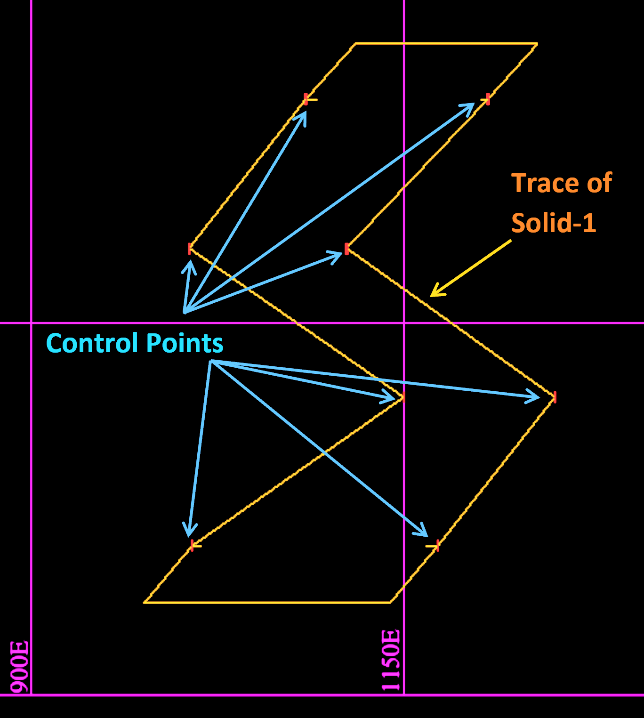

Pada masing-masing rencana ini jejak solid-1.dtm sekarang terlihat sebagai polygon, sedangkan bagian.str terlihat sebagai beberapa titik (Gbr-12).

Pada langkah selanjutnya kita akan menggunakan titik-titik ini sebagai titik kontrol untuk digitalisasi lebih lanjut.

Gambar – 12

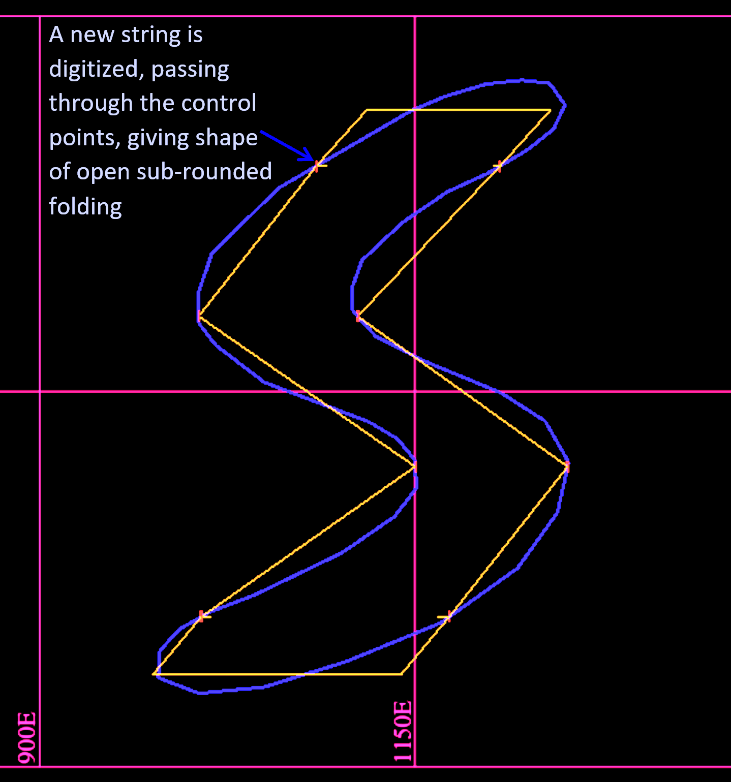

LANGKAH 8 | Pada setiap rencana badan bijih selanjutnya didigitalkan dalam file string terpisah (Gbr – 13).

String line (ditampilkan dalam warna biru) harus melewati titik kontrol (jejak section.str) dan bentuk string akan dipandu oleh jejak solid-1.dtm, tidak harus diikuti persis tetapi didigitalkan dengan bentuk yang diinginkan pada lipatan sub-bulat terbuka.

Gambar – 13

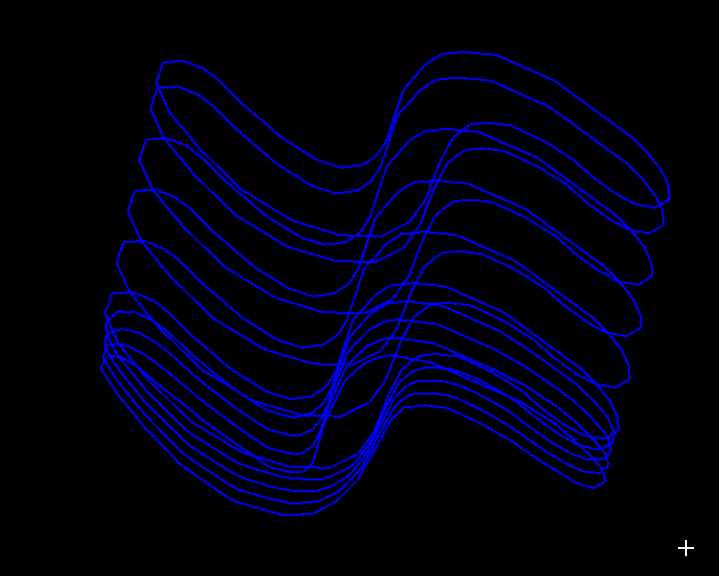

LANGKAH 9 | Keluar dari tampilan 2D. Solid-1.dtm dan section.str dihapus dari tampilan. String yang baru didigitalkan membentuk rencana yang berbeda digabungkan ke file string tunggal bernama plan.str (Gbr. – 14).

Gbr. – 14: plan.str

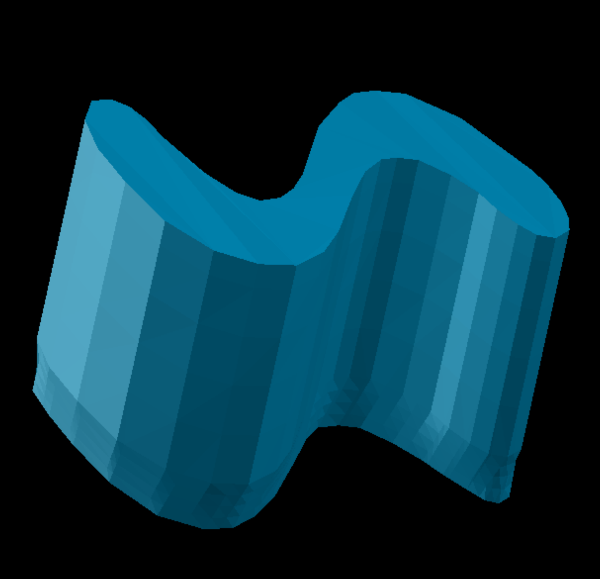

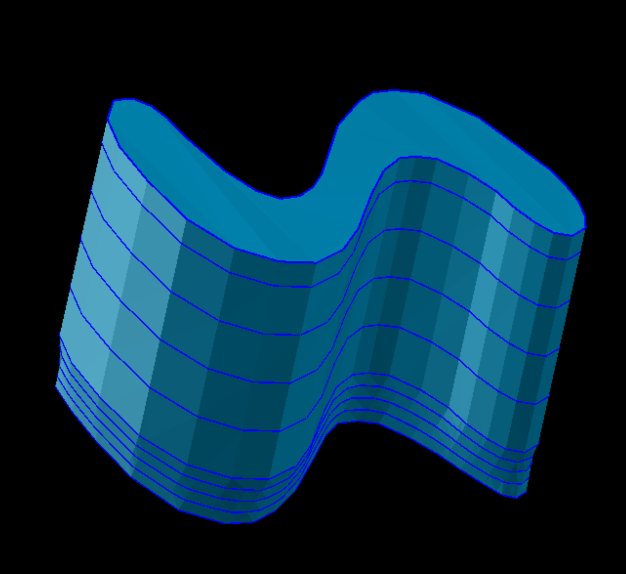

LANGKAH 10 | Akhirnya, semua segmen dari plan.str digabungkan untuk memodelkan solid lain bernama solid-2.dtm (Gbr. – 15).

Gambar – 15: solid-2.dtm



Sekarang kita lihat, padatan ini terlihat jauh lebih alami daripada padatan sebelumnya.

Nah, ini adalah contoh sederhana dari pemodelan padatan yang lebih halus dengan lebih banyak fleksibilitas.

Lebih banyak komplikasi yang mungkin akan muncul saat berurusan dengan data nyata (real) dan masalah tersebut dapat diselesaikan dengan pendekatan kasus khusus.
